Beschreibung
Achtung: Bestimmte Ersatzteile erfordern erhöhte technische und handwerkliche Fähigkeiten und können daher nur von Fachkräften bezogen werden.
Die Freigabe zu diesen Ersatzteilen können Sie unter support@axdia.de anfordern.
Produktbeschreibung

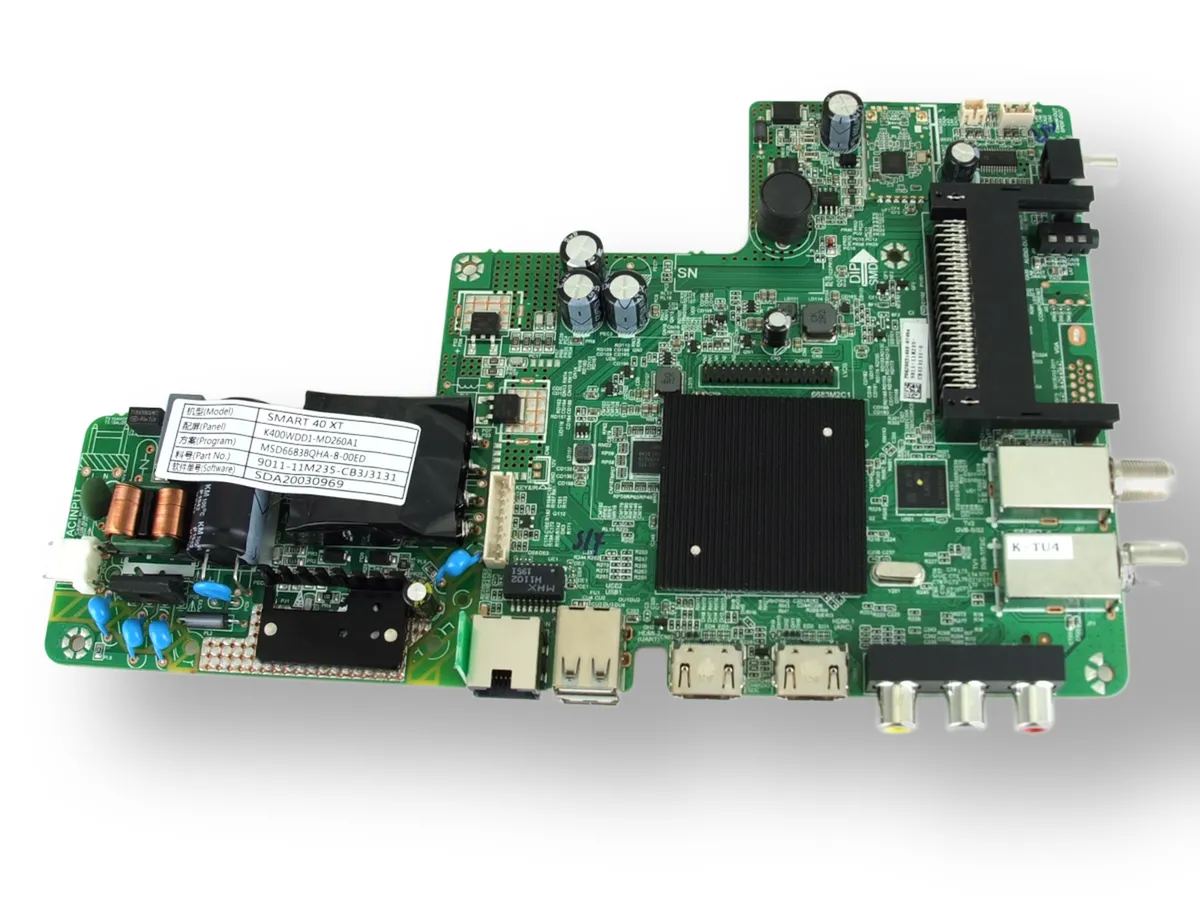

Dyon Smart 40 XT Mainboard/Hauptplatine.
Bitte vergleichen Sie vor der Bestellung Ihre Platine mit der auf dem Produktfoto. Insbesondere das gelbe Quadrat oben.
Sollte nach dem Einbau fehlerhafte Farben oder ein um 180° gedrehtes Bild haben, gibt es drei Möglichkeiten das Problem zu beheben.
- Können Sie ein Softwareupdate aufspielen. Bitte mit der Geräte Seriennummer eine E-Mail an Support@axdia.de
- Im Servicemenü die Displayeinstellungen richtig einstellen. Auf der Fernbedienung die Taste SOURCE + 2580 drücken und dort unter Display die Werte anpassen einstellen.
- 8MB Speicher von der alten Platine auf die neue Platine um löten. (Unteres gelbes Quadrat)
Bitte beachten: Machen Sie vor dem Einbau ein Foto vom alten eingebauten Mainboard. So wissen Sie welches Kabel wo angeschlossen wird.
– Niemals das LVDS Kabel falsch anschließen oder verpolen, das führt zur sofortigen Zerstörung des Displays und der Platine.
– Das zweipolige Backlightkabel für die Spannungsversorung der Hintergrundbeleuchtung bitte nicht an PWR UPGRADE anschließen, Sie haben sonst keine Hintergrundbeleuchtung.
Kompatibel mit:
- Smart 40 XT
